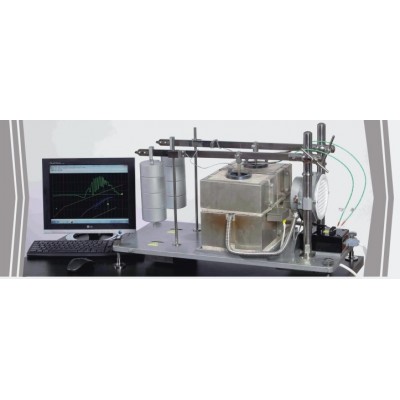

Автоматизований пластометричний апарат Сапожнікова (аналіз кам'яного вугілля)

Автоматизований пластометричний апарат Сапожнікова (ВУХІН)



Автоматизований пластометрический апарат Сапожнікова призначений для визначення пластометрических показників кам'яного вугілля по ГОСТ 1186-87:



товщини пластичного шару - У;

пластометрической усадки - Х;

отримання пластометрической кривої.



Апарат одночасно відчуває дві проби вугілля.



Апарат застосовується на коксохімічних підприємствах, у вугільній промисловості, науково-дослідних і навчальних установах, що займаються питаннями вуглевидобутку, збагачення та відвантаження вугілля, складанням вугільних шихт для коксування.



Основною характеристикою коксівного вугілля є спікливість – здатність вугілля при нагріванні без доступу повітря розм'якшуватися з після-дмуть утворенням твердого нелеткого залишку. Існує багато способів визначення і оцінки спікливості, але можливо найкращим слід вважати метод визначення товщини пластичного шару в апараті, розробленому Л. М. Сапожниковым і використовується головним чином в Росії і на Україні.



Основна перевага цього методу полягає в тому, що пластометрический апарат досить точно моделює процес промислового шарі-вого коксування, а спікливість визначається прямим виміром товщини пла-стического шару, який при цьому утворюється.



Інститут ВУХІН модернізував і частково автоматизував пластометрический апарат, розроблений в 30-ті роки минулого століття, за рахунок чого істотно підвищена об'єктивність і збіжність вимірювань товщини пластичного шару. Природним кроком стала передача основних функцій по управлінню апаратом "стандартного" персонального комп'ютера.



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Живлення - однофазна мережа змінного струму напругою 220 Вольт.

Споживана потужність - не більше 4,5 кВт.

Питомий тиск на вугільну завантаження - 1кг/см2.

Швидкість нагріву в основному періоді - 3°/хв.

Межа допустимого відхилення температури в основному періоді нагріву (відповідає вимогам ГОСТ 1186-87) - +-5°С.

Габаритні розміри блоку первинних параметрів, враховуючи максимальне підняття важеля - 37x82x110 див.

Маса блоку первинних параметрів - не більше 140 кг.



ОСНОВНІ ВІДМІННОСТІ І ПЕРЕВАГИ Апарату Сапожникова

У даній модифікації апарату відсутня годинниковий механізм з міліметровою папером і "традиційної" чорнильницею, відсутня приладовий щит із потенціометрами та іншими приладами і пристроями, забезпечую необхідний температурний режим в попередніх модифікаціях апарату.

Функції, відсутніх приладів і механізмів виконує комп'ютер з програмним забезпеченням, розробленим за технічним завданням ВУХІН.В результаті робоче місце скорочується до площі витяжної шафи і столу для комп'ютера.

  Фіксація пластометричні кривої відбувається в реальному часі на екрані монітора комп'ютера і в подальшому роздруковується разом з іншими результатами аналізу.

  Автоматична обробка і підрахунок результатів значно економить час, і скорочує можливість помилки лаборанта.  Як наслідок відчутно підвищується об'єктивність отриманих результатів.

  Програма обробки результатів вимірів передбачає створення бази даних за проведеними визначень.  База даних містить характери-стики (паспорт) кожної проби, пластометричні криву, значення товщини пластичного шару і пластометричні усадки.  Передбачена можливість опису Королько та заміру довжини пластометричні кривої.
