Додаткове обладнання для карбідокремнієвих (селітових) нагрівачів КЕНБ

Додаткове обладнання для карбідокремнієвих (селітових) нагрівачів.

Електричні конектори

Електричні конектори закріплюються пружинним затискачем із нержавіючої сталі. Є колодки затискачів, виконані в металевому обплетенні, амперні значення 25, 50, 100 і 200; три основних типи:

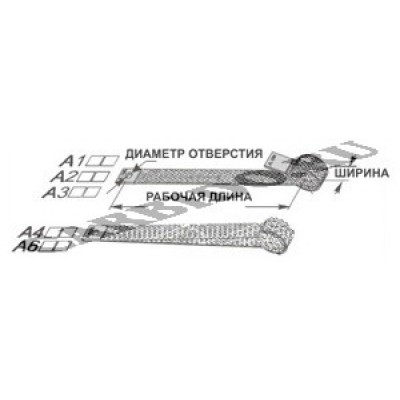

Одиночна петля (тип А) – для приєднання затиску до нагрівача

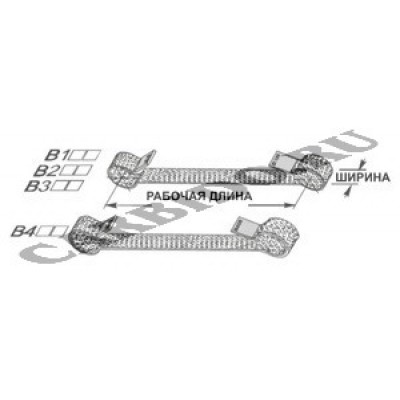

Подвійна петля (тип В) - для приєднання нагрівача до нагрівача

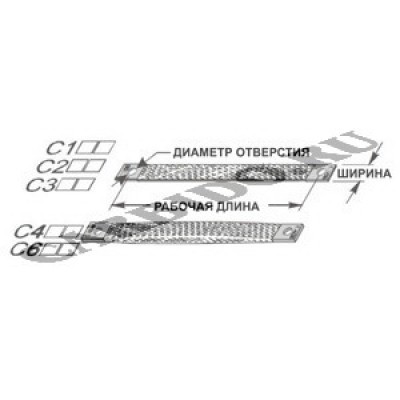

Клема до клеми (тип С) - для приєднання затискача до затискача

Ідентифікація: алюмінієві смужки штампуються номером деталі для легкого розпізнавання та правильного приєднання до правильного діаметру нагрівача.

Уточнення для замовлення: Літери А, В або С позначають тип смужки. Наступна буква цифра вказує допустимий струм: 1 = 25 амперів, 2 = 50 амперів, 3 = 100 амперів або 4 = 200 амперів. Дві останні цифри вказують робочу довжину у дюймах. Щоб перевести міліметри до дюймів, розділіть на 25.4. Наприклад, 254 мм/25.4 = 10 дюймів. Якщо у Вас вже є смужка і Ви просто хочете замовити нову, найлегше виміряти загальну довжину. Відніміть наступне із загальної довжини в дюймах, щоб визначити робочу довжину при замовленні: Тип A1 -3", A2 -3.5", A3 -6", A4 -3", A6 -3.75", B1 -4.87", B2 -7" , B3 -10", B4 -14", C1 -0.75", C2 -1", C3, C4 та C6 -1.

Контактні затискачі

Контактні затискачі використовуються, щоб утримувати алюмінієві смужки у стислому стані навколо кола нагрівача. Алюмінієві смужки та контактні затискачі потрібно встановлювати на самому кінці нагрівача.Є два види затискачів:

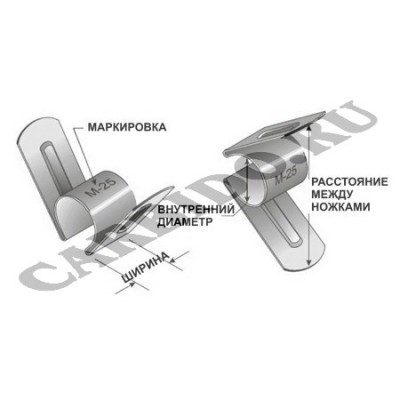

"М" - названо так через свою схожість на букву М і ручне закріплення

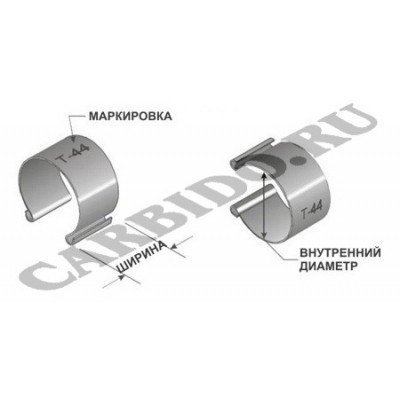

"Т" - використовується з розширювальними інструментами

Затискач типу Т зручний для використання там, де обмежений простір.

Обмеження температури: затискачі виготовлені з теплостійкої сталі і ніколи не повинні використовуватися при температурі навколишнього середовища понад 500F(260C)

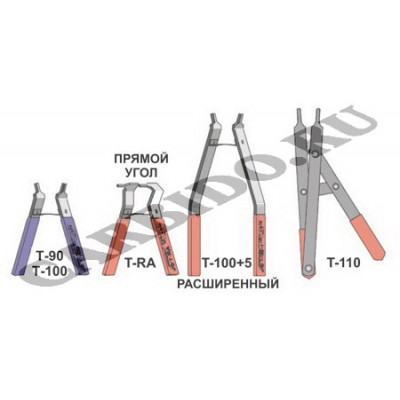

Розширювальні інструменти

Розширювальні інструменти використовуються для встановлення та видалення Т-затискачів. Крім стандартного типу є два особливі, RA (з прямим кутом) і розширений стандартний тип.

Ідентифікація: затискачі з нержавіючої сталі мають штамп з номером для швидкої їхньої відмінності та правильної добірки до відповідного діаметру нагрівача. На ручках розширювальних інструментів відмічені номери частин.

Стрічковий прихват

Тип "D" стрічкового прихвату не вимагає додаткового затискання. На нагрівачі вона закріплюється за допомогою болта.

З'єднання кріплення має бути гнучким, щоб нагрівач не потрапляв під фізичну дію.

Ідентифікація: Деякі затискачі типу D позначені двома номерами деталей. Цифра на кінці затиску вказує діаметр елемента мм. Цифра на іншому кінці показує робочу довжину у дюймах.

Специфікація при замовленні: при замовленні планок типу D для нагрівача діаметром від 13 мм (0.5 дюйма) до 32 мм (1.25 дюйма), вказуйте стандартний затискач D або, як варіант, затискач D з великим кроком. Робоча довжина, виміряна від центру нагрівача до центру отвору на затиску, використовується визначення довжини великого кроку. Нагрівач діаметром від 35 мм (1.38 дюйми) до 76 мм (3.00 дюйма) мають 2 алюмінієві плетені планки на 100 ампер, стискуються разом загальним кінцевим затиском. Під час замовлення вказуйте робочу довжину; мінімум 152 мм (6 дюймів).

Кінцева прокладка у зборі

Кінцева прокладка у зборі складається з двох шайб із керамічного волокна, однієї сталевої шайби та пружини.

Цей елемент використовується як альтернатива ізоляції ущільнювача з керамічного волокна навколо холодного кінця нагрівача. Ізоляція з керамічного волокна часто використовується на неробочій поверхні печі, щоб зменшити втрати енергії печі.

Вигідніше використовувати кінцеву прокладку, ніж ізоляцію з керамічного волокна. Т.к. кінцева прокладка пружна, нагрівачу забезпечується свобода руху. Якщо керамічне волокно покладено занадто щільно, на нагрівач буде сильна фізична дія, що може призвести до поломки нагрівача. Свобода руху важлива, тому що між нагрівачами та стінками печі є рух, що створюється різним ступенем теплового розширення.

Також встановлення кінцевої прокладки легше ущільнення за допомогою керамічного волокна.

Однак жоден із варіантів не є способом герметичної ізоляції. Вони допомагають знизити втрати енергії випромінювання та довести до найменшої втрати конвекційного тепла.

Вільна довжина пружин - 1 дюйм (25 мм) та 3 дюйми (75 мм). Остання цифра на ідентифікаторі частини використовується для визначення свободи
