Електромеханічна універсальна випробувальна машина

Електромеханічна універсальна випробувальна машина

д продукту

Стандарти

ISO 7500-1

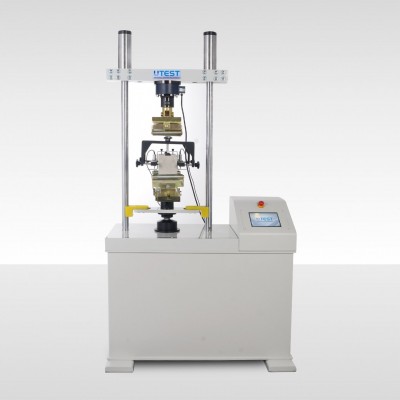

UTM-8100, 100 кН і UTM-8300, ємність 300 кН, повністю автоматичні електромеханічні універсальні випробувальні машини UTEST — це багатоцільові універсальні машини, які задовольняють вимоги науково-дослідних лабораторій, університетських лабораторій, лабораторій інститутів і лабораторій контролю якості для випробувань на розтягнення, стиск і вигин під Контроль навантаження або переміщення для широкого діапазону матеріалів Електромеханічні універсальні випробувальні машини моделі UTM 8100 і UTM-8300 можна використовувати для випробування на розтяг будь-якого матеріалу, наприклад (метал, пластик, текстиль, дерево) за допомогою відповідних аксесуарів. Ці машини також можна використовувати для загальних випробувань на стиск, вигин, випробування сталі, ґрунту, бетону, цементу, каменю, асфальту та подібних матеріалів за допомогою відповідних аксесуарів.

Ці випробувальні машини складаються з основи, що містить компоненти передачі, і містить дві міцні колони, з’єднані верхньою поперечною головкою, і цифрову графічну систему збору та керування даними. Верхню поперечну головку можна відрегулювати, щоб встановити вертикальний простір для різних тестів. Користувач може регулювати вертикальний тестовий простір також за допомогою нижньої траверси, що переміщується електромеханічною системою з одним рециркуляційним кульковим гвинтом, що приводиться в дію сервомотором.

Удосконалена система керування замкнутим циклом забезпечує точне навантаження або швидкість переміщення зразка.

Навантаження вимірюється тензодатчиком, який розташований на верхній траверсі, а переміщення вимірюється датчиком, встановленим на серводвигуні обох моделей.

Оператор матиме велику гнучкість під час випробування завдяки передовому мікропроцесорному контролю та програмному забезпеченню для тестування матеріалів, встановленому на ПК.

UTM-8100 постачається з компресійними плитами та тензодатчиками потужністю 50 кН. UTM-8300 постачається з компресійними плитами та датчиками навантаження потужністю 300 кН

Системи захоплення, екстензометри та аксесуари не входять у комплект і їх потрібно замовляти окремо.

Особливості рами

АКСЕСУАРИ

Загальні аксесуари;

• Датчик навантаження UTGM-0010, 5 кН, тип S
• Датчик навантаження UTGM-0015, вантажопідйомність 10 кН, млинцевий тип
• Датчик навантаження UTGM-0020, вантажопідйомність 20 кН, млинцевий тип
• Датчик навантаження UTGM-0025, вантажопідйомність 50 кН, млинцевий тип
• Датчик навантаження UTGM-0030, вантажопідйомність 100 кН, млинцевий тип
• Датчик навантаження UTGM-0035, вантажопідйомність 300 кН, млинцевий тип

Збір даних і програмне забезпечення для ПК

Система збору та контролю графічних даних цифрового дисплея призначена для керування машиною та обробки даних від кодерів, тензодатчиків, встановлених на рамі електромеханічної випробувальної машини. Він має графічний TFT-дисплей 240x128 пікселів і показує як навантаження, так і переміщення. Цифровий блок надсилає всю цю інформацію на ПК і приймає команди запуску, зупинки, перевірки швидкості тощо.

Ручне обнулення всіх інженерних значень існує до початку тесту.

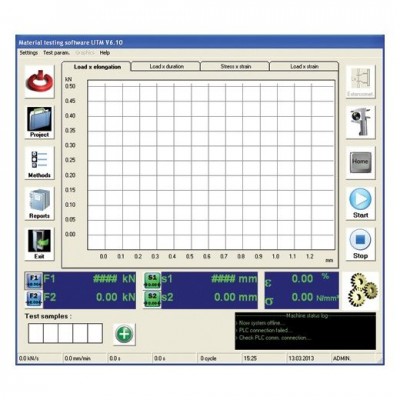

Програмне забезпечення для тестування матеріалів доступне для універсальних систем тестування серії Utest UTM. Тестове програмне забезпечення забезпечує повністю налаштоване визначення параметрів, засоби розробки методів тестування, автоматичний контроль тестування, збір даних, аналіз результатів і звітність.

Це гнучке програмне рішення підтримує кілька технологій і типів тестування, дозволяючи вам стандартизувати свою лабораторію за допомогою єдиного програмного забезпечення. За допомогою кількох варіантів створення тестів і окремої програми для виконання тестів ви можете розподіляти ресурси так, як це зручно для вашої лабораторії.

Удосконалені шаблони для випробувань за стандартами ASTM, ISO та EN для випробувань на розтягнення, випробування на стиск, випробування на згинання тощо для широкого спектру матеріалів і застосувань допомагають забезпечити швидке й ефективне налаштування та виконання випробувань.

За допомогою програмного забезпечення автоматично виконуються різні інженерні розрахунки, такі як деформація, напруга розтягування, міцність на стиск і вигин, подовження, межа текучості, модуль пружності, поглинена енергія тощо.

Результати тестів зберігаються в комп’ютері для подальшого отримання або повторного аналізу та звітування. Обмін даними між іншими програмами на базі Windows, такими як Excel, Word, або вихід у формат PDF.

• (*) До потужності машини
• (**) Поставляється в комплекті з пристроєм підключення, який підходить до замовленої машини.

ГРУНТ

CBR під контролем переміщення

EN 13286-47 ASTM D1883 AASTHO T193

UTS-0870 CBR Поршень проникнення   UTGM-0064 LPDT (лінійний потенціометричний датчик переміщення) 50 мм x 0,001 мм    Тримач UTM-0114 для UTGM-0062 і UTGM-0064 &
