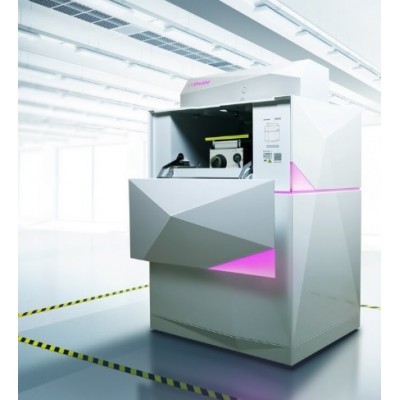

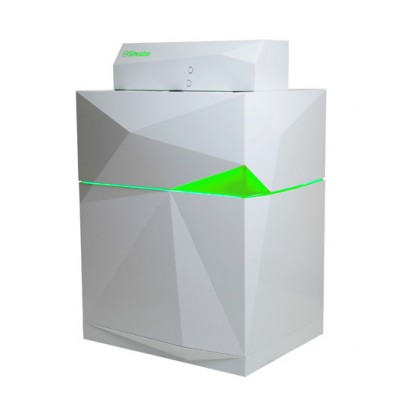

Лазерний мікроскоп МИМ-340 (длинноходовий предметний столик)

Лазерний мікроскоп МИМ-340 (длинноходовий предметний столик)

Лазерний мікроскоп МИМ-340 – це унікальний комплекс, розроблений на базі УОМЗ із застосуванням технології модуляційної інтерференційної мікроскопії (МІМ) (дозвіл – до 0,1 нм по вертикалі (вісь Z) і до 10 нм в площині XY).

Прилад є одним з кращих в світі мікроскопів з надпласким длинноходовым координатним столом нанометрового дозволу і володіє широким спектром застосування від медицини до точного машинобудування, оптичної промисловості, матеріалознавства та авіаційно-космічної галузі.

Важливою особливістю МИМ є оригінальний алгоритм обчислення фази відбитого від об'єкта хвильового фронту, що поєднує в собі швидкодію крокових методів і сверхразрешение фазометрических методів.

Головні переваги лазерного мікроскопа МИМ-340:

- отримання повного кадру розміром 1280х1024 пікселів всього за 0,3 сек.,

- безконтактність вимірювань, простота роботи і метрологічна достовірність змін,

- візуалізація оптично анізотропної області мікроструктури розміром менше 100 нм,

- реєстрація нанодинаміки і запис «нанокино».

Принцип дії лазерного мікроскопа заснований на спільному використанні оригінальних технологій лазерної мікроскопії МІМ і аэромагнитных направляючих. Таке поєднання дозволяє досліджувати поверхню великогабаритних (до 300х300 мм) об'єктів без втрати координати і фокуса.

Виріб сприяє впровадженню розвитку нанотехнологій, а також створює нові потенційні можливості у вирішенні науково-виробничих завдань.

Технічні арактеристики лазерного мікроскопа МИМ-340

Оптичне збільшення 1000 х

Поле зору, мкм 7-150

Розрішення по вертикалі, нм 0,1

Дозвіл в площині XY, нм 100 - 10

Розмір кадру, пікс. 1024 х 1024

Швидкість зйомки, кадр/сек 3 - 30

Джерела світла Лазер 405 нм

Характеристики предметного столу

Довжина ходу (X - Y - Z), мм 300x300x100

Результуюча точність, нм 150

Дозвіл зворотного зв'язку, нм 100

Неплощинність ходу, нм 80

Непрямолинейность ходу, 40 нм

Швидкість переміщення, мм/с До 100

Вантажопідйомність, кг 100

Вага, кг 700
