Млин кульовий (шаровий) лабораторний МШЛ-1 (1-16л)

Млин кульовий (шаровий) лабораторний МШЛ-1 (1-16л)

Млин лабораторний кульовий МШЛ-1 призначений для тонкого сухого або мокрого помелу проб матеріалу твердістю до 7 од. за шкалою Моос. Можливе використання за умов виробництва для переробки невеликих партій матеріалу.

Рекомендується для встановлення безпосередньо на підлогу приміщення або на невисокий подіум.

Оснащується розмольними барабанами ємністю від 0,5 до 14 літрів та пультом управління з частотним регулятором.

Кульовий лабораторний (барабанно-валковий) млин МШЛ-1 можна використовувати для моделювання процесів розмелювання в промислових кульових млинах мокрого або сухого помелу.

Можливий помел, одночасне перемішування та розчинення матеріалу у вогненебезпечній або агресивній рідині.

У цих випадках прилад комплектується двигуном у вибухозахищеному виконанні, кислототривкими або маслобензостійкими прокладками, а пульт управління виноситься на безпечну відстань.

  Вибухозахищене виконання веде до подорожчання всього комплекту в залежності від ступеня вибухозахищеності.

Пристрій:

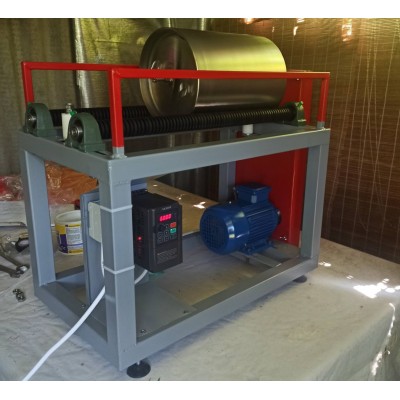

Конструктивно млин кульовий лабораторний МШЛ-1 являє собою раму, зварену зі сталевого профілю і пофарбовану порошковою фарбою, на якій встановлені два покриті спеціальною термостійкою гумою валка.

Один з валків є приводним, він жорстко закріплений на рамі млина та пов'язаний з двигуном за допомогою клиноподібного ременя. Другий валок вільно обертається у підшипникових опорах.

Привід обертання здійснюється електричним двигуном потужністю 0,55 кВт через клиновий ремінь.

Ремінь використовується стандартний, його можна купити для заміни у будь-якому магазині РТІ.Привідний вал передає обертальний рух розмольному барабану.

    Залежно від діаметра барабана відстань між валками підлягає регулюванню. Для цього в рамі вирізані пази для зміщення ведомого валу.

На одному з валків закріплені завзяті ролики для запобігання осьовому переміщенню барабана під час обертання.

За вибором замовника млин лабораторний шаровий МШЛ-1 комплектуються фарфоровими (уралітовими), сталевими (конструкційна сталь Ст-3) або виконаними з "харчової" нержавіючої сталі (12х18н10т) розмеленими барабанами об'ємом від 0,5 до 16л (дм3) відповідними вибраному барабану тілами, що мелють.

Барабани зі сталі Ст-3 та нержавіючої сталі мають товщину стінок та днища у стандартному виконанні 4мм.

Принцип роботи:

До початку розмелювання рекомендується виставити прилад за рівнем щодо поверхні.

Для помелу матеріалу в барабан закладаються тіл, що подрібнюють, подрібнюваний продукт і, при мокрому помелі, рідина.

Заповнення здійснюється безпосередньо зафіксований у вертикальному положенні барабан, після чого він закривається кришкою через прокладку.

Кришка має надійний та герметичний механізм замикання.

Безпосередньо, сам процес помелу відбувається під час обертання заповненого барабана і складається з дій:

1. Завантаження.

2. Встановлення барабана на валки млина та встановлення на пульті управління швидкості обертання та часу помелу за таймером (визначається технологією або досвідченим шляхом).

3. Розвантаження барабана від тіл, що мелють, і матеріалу.Помел можна оптимізувати дотримуючись пропорції заповнення барабана:

28-45% - тіл, що мелють;

28-45% - матеріал, що перемелюється, і (або) рідина;

  Обсяг, що залишився, повинен залишатися незаповненим для забезпечення вільної ударно-стираючої дії тіл, що мелють.

При дотриманні цих пропорцій максимально оптимізується час помелу, витрати електроенергії та знос витратних матеріалів.

Технічні характеристики

Розміри металевих барабанів.

*Розміри барабанів вказано орієнтовно і вони можуть відрізнятися від розмірів оригіналу.

Опціонально на привід встановлюється частотний перетворювач, призначений зміни швидкості обертання барабана від 0 до 300об/хв. Регулювати швидкість обертання можна вручну чи програмно. У частотному регуляторі є гальмівний модуль та функція плавного старту.

Без частотного перетворювача привід налаштований на 60-100 об/хв.

При використанні для помелу барабанів сумарною ємністю понад 8л застосування частотного регулятора необхідно, т.к. він додатково є пристроєм плавного пуску, що дуже важливо за великого навантаження на валки.

Комплект розраховується так: привід (основна частина), частотний перетворювач (опція), розмольний барабан (або кілька), тіло, що мелє, в достатній кількості.
