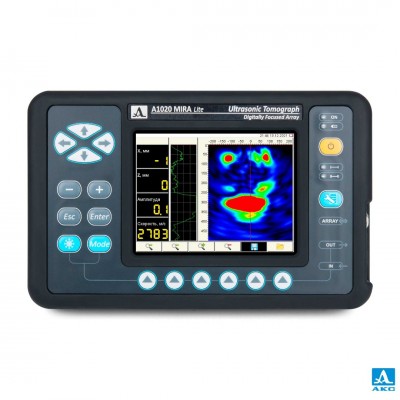

НИЗЬКОЧАСТОТНИЙ ультразвуковий томограф A1020 MIRA LITE

НИЗЬКОЧАСТОТНИЙ ультразвуковий томограф A1020 MIRA LITE

Призначення

Пошук сторонніх включень, порожнин, непролівов, розшарувань і тріщин в об'єктах контролю з бетону, залізобетону і природного каменю.

Контроль конструкцій з бетону товщиною до 1 000 мм і з залізобетону товщиною до 800 мм.

Дослідження внутрішньої структури колон діаметром від 500 мм.

Контроль фундаментів і перекриттів в монолітних конструкціях.

Контроль об'єктів з криволінійними поверхнями.

Пошук пустот за тюбінгами в метрополітенах і залізобетонних тунелях.

Пошук в залізобетоні пластмасових та металевих труб діаметром від 10 мм.

Визначення товщини захисного шару і глибини залягання арматури.

Оцінка стану каналів з попереднього напруження арматурою в залізобетонних мостах.

Вимірювання товщини об'єкта контролю при односторонньому доступі.

Особливості

Наочне відображення перетину (B-Скан) об'єкта в режимі реального часу з частотою зміни кадрів до 10 Гц.

Покращена чутливість в ближній зоні.

Висока точність виміру ений і чутливість приладу до різних відбивачам.

Розміри виявляються несплошностей:

 - від Ø10 мм - циліндричний образ дефекту;

 - від Ø 25 мм - сферичний образ дефекту.

Малогабаритная антенна решітка для тривалої роботи на об'єкті.

Новий тип зносостійких СТК перетворювачів з безжідкостним контактом.

Захист перетворювачів від бруду і пилу завдяки міцній мембрані.

Чохол для зручного кріплення електронного блоку на поясі оператора.

 3D програмне забезпечення INTROVIEW

Комплексна оцінка внутрішньої структури завдяки 3D зображенню об'єкта

 Режими роботи з 3D-зображенням:

Ізометрична поверхню;

Текстуроване відображення;

Максимальна проекція.

Режими роботи з 2D-зображенням:

Панорамний B-, C -, В-Скан;

Площина перерізу / об'ємний стрибає.

Сумісність з іншими приладами АКС (А1220 MONOLITH, A1040 MIRA).

Режими роботи

Томограф A1020 MIRA Lite два основні режими роботи, а також функцію настройки конфігурації параметрів контролю під кожен конкретний об'єкт з можливістю подальшого оперативного вибору. В процесі роботи можна вибирати різні види подання даних на екрані томографа в залежності від встановленого режиму.

 Режим «ОГЛЯД»

 Режим призначений для оперативного перегляду внутрішньої структури об'єкта контролю в довільних місцях. На екрані відображається По-Скан в режимі реального часу з частотою зміни кадрів до 10 Гц.

 Додатково в даному режимі можливе:

 Автоматичне визначення швидкості поширення ультразвукової хвилі .

Вимірювання координат і рівнів образів в томограмме.

Вимірювання товщини об'єкта контролю.

Збереження або перегляд По-скан.

Перегляд А-скан.

Режим «КАРТА»

 Режим призначений для формування масиву даних у формі набору в-скан об'єкта контролю (перпендикулярних поверхні) при скануванні антеною гратами уздовж раніше розмічених ліній з постійним кроком. З накопиченого тривимірного масиву даних можна виводити на екран будь-який По-Скан.

 Режим «НАСТРОЙКА»

 Використовується для вибору і установки параметрів і робочої конфігурації.Існує можливість створення і збереження, з присвоєнням унікального імені, ряду робочих конфігурацій під різні об'єкти контролю. Необхідна конфігурація вибирається зі списку збережених безпосередньо на об'єкті контролю.

Характеристики

Базовий комплект
