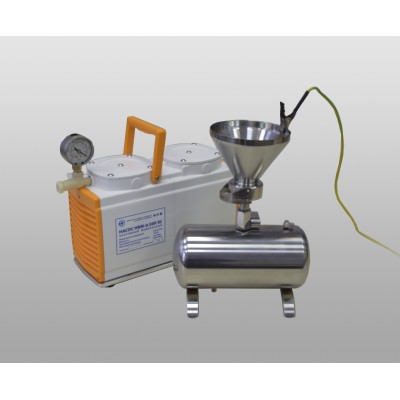

ПВФ-35(47Н) Б (М2)

ПВФ-35(47Н) Б (М2)

Прилад вакуумного фільтрування призначений для фільтрації дизельних палив при визначенні змісту в них нерозчинених речовин (загальних забруднень) по EN 12662. Виготовляється з 1, 2, 3, 4, 5 або 6 воронками під фільтр Ø35 мм або Ø47 мм.

 Комплект поставки

фільтрувальна ячейка з воронками з нержавіючої сталі об'ємом 500 мл

хімічно стійкий вакуумний мембранний насос НВМ-0,50ХС

ресивер (колба Бунзена) об'ємом 2500 або 5000 мл з силіконовою пробкою (тільки для приладів з 2-6 воронками)

фільтр-осушувач ФВГ-022

заземлюючих пристроїв

комплект трубопроводів.

Характеристики складових частин

Фильтровальная осередок-моноблок з 1 лійкою

для фільтрування під вакуумом. Являє собою сталевий моноблок з воронки з фільтротримачем і приймального бака. Фільтродержатель складається з колектора з підставою, на верхньому торці якого знаходиться титанова фрита для розміщення дискового фільтра. Воронка кріпиться до основи за допомогою затиску. Кран дозволяє відключати і підключати воронку до джерела вакууму. Воронка відполірована і не має швів. На внутрішній стороні воронки нанесені ризики для контролю залитого обсягу по 100 мл. Осередок забезпечена заземлюючим пристроєм, різьбове з'єднання ущільнено струмопровідних герметиком. Кришка з нержавіючої сталі поставляється за запитом.

 діаметр фільтра: 35 або 47 мм

матеріал: нержавіюча сталь

робочий об'єм воронки: 500 мл

робочий об'єм приймального бака: 0,7 л

кількість воронок в осередку: 1 шт

габарити: 245х120х308 мм

маса: 3,9 кг

Фильтровальная осередок з 3 -6 воронками

для фільтрування під вакуумом.Складається з колектора з підставами, на верхньому торці яких знаходяться титанові фрити для розміщення дискових фільтрів. Воронки кріпляться до підстав за допомогою затискачів. Крани на колекторі дозволяють відключати і підключати до джерела вакууму кожну воронку. Воронки відполіровані і не мають швів. На внутрішній стороні воронок нанесені ризики зі значеннями для контролю залитого обсягу по 100 мл. Осередок забезпечена заземлюючим пристроєм, нарізні сполучення ущільнені струмопровідних герметиком. Кришки із нержавіючої сталі поставляються за запитом.

 діаметр фільтра: 35 або 47 мм

матеріал: нержавіюча сталь

робочий об'єм воронки: 500 мл

кількість воронок в осередку: 2, 3, 4, 5 або 6 шт

габарити: 122-872 мм х 206 мм х 122 мм

маса: 1,3-7,6 кг

Вакуумний мембранний насос НВМ-0,50II ХС

вакуумний насос мембранного типу з хімічно стійкою діафрагмою для систем лабораторного фільтрування. Забезпечений вакуумметром, вентилем для регулювання і скидання вакууму. Має транспортувальну ручку і присоски для щільного фіксування на лабораторному столі.

 вакуум: до -0,95 кгс / см2 (залишковий тиск 5 кПа)

продуктивність: 30 л / хв

споживана потужність: 160 Вт

мережу електроживлення: однофазна, 230В, 50Гц

габарити: 300 мм х 235 мм х 120 мм

маса: 11 кг

Ресивер (колба Бунзена) (тільки для приладів з 3 -6 воронками)

для фільтрування під вакуумом і збору фільтрату в приладах з вакуумним насосом. Виготовляється з термічно стійкого скла. У колбу встановлюється пробка з отвором для штуцера на підключенні фільтра-вологовідділювача і вакуумного насоса.Довжина сталевого штуцера і наявність заземлюючого пристрою в сукупності забезпечують захист від статичної електрики.

 робочий об'єм: 2500 мл, 5000 мл

пробка з отвором: силікон

штуцер в пробку: нержавіюча сталь

Фільтр-осушувач ФВГ-022

встановлюється між ресивером і вакуумним насосом з метою запобігання потрапляння крапельної рідини з колби в камеру насоса. Фільтр висушується і стерилізується в автоклаві.

 корпус: поліпропілен

мембрана: політетрафторетилен 0,2 мкм

діаметр: 65 мм

підключення: штуцер під шланг Ду6
