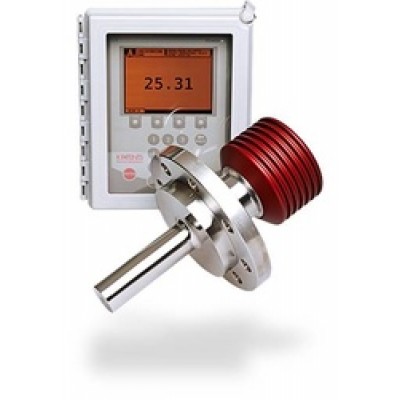

РЕФРАКТОМЕТР PR-23-GP

Промисловий рефрактометр K-PATENTS PR-23-GP дозволяє проводити вимірювання концентрації рідин, показника Брікс середовищ в різних промислових процесах. На точність вимірювань промислового рефрактометра не впливають зважені частинки, бульбашки газів, кристали, волокна, кольоровість і температурні перепади в контрольованих середовищах.

Промисловий рефрактометр K-Patents PR-23-GP не вимагає ні переградуіровок, ні регулярного техобслуговування

Застосування

Виробництво хімічних продуктів і реагентів

Виробництво пластиків і волокон

Целюлозно-паперова промисловість

Переробка сполук натрію

Мило і миючі засоби

Підсолоджувачі на основі крохмалю

цукрова промисловість

Технічні характеристики

Основні

Діапазон вимірювань показника заломлення	Стандартне виконання: nD = 1.3200 ... 1.5300 (відповідає 0 ... 100% вагу.)
точність вимірювання	nD ± 0.0002 (зазвичай відповідає ± 0.1% вагу.) Повторюваність і стабільність відповідають точності
Час відгуку	1 з без демпфірування, час демпфірування до 5 хв
градуювання	За рідин-стандартам показника заломлення (Cargill) у всьому діапазоні nD 1.3200 ... 1.5300
CORE-оптика	Юстирування не потрібно (Пат. США № US6067151)
цифровий детектор	ПЗС-матриця з 3648 елементів
Джерело світла	Світлодіод 589 нм (D-лінія натрію)
Датчик температури	Вбудований Pt-1000, линеаризация по IEC 751
температурна компенсація	Автоматична, цифрова компенсація
повірка	За рідин-стандартам показника заломлення (ДСО або Cargill)
Температура навколишнього середовища	Датчик: -20 ° С ... 45 ° С, Індикаторний перетворювач: 0 ° С ... 50 ° С
сертифікація	Внесений до Держреєстру СІ РФ

Датчик PR-23-GP

приєднувальний розмір	Затиск Sandvik L 88 мм / DIN-фланець 2656, PN40 DN80 / ANSI-фланець 150 lbs, 3 "/ JIS-фланець 10k 80A / Установка на трубопроводи діаметром <2" через проточну клітинку
тиск рідини	<25 бар
температура рідини	-20 ° С ... 150 ° С
Змочувані матеріали (стандартне виконання)	Нержавіюча сталь AISI 316L, призма з шпінелі, матеріал ущільнення призми - PTFE (тефлон)
клас захисту	IP67, NEMA 4X
виконання	Звичайне, вибухозахищені EX II 3 G Eex nA II T4 (до Зони 2) або EX II 1 G Ex ia II C T4 Ga (до Зони 0)
вага датчика	З затискачем Sandvik - 3.8 кг, з фланцями 6.6 кг

Індикаторний перетворювач DTR

дисплей	Графічний ЖК дисплей з підсвічуванням, 320х240 пікселів
клавіатура	18 мембранних клавіш
Токовий вихід	2 незалежних струмових виходу, 4-20 мА, макс. навантаження 1000 Ом, гальванічна розв'язка 1500 В пост. / перем. (пік), функція утримання під час промивання призми
порт Ethernet	10/100 Мбіт / с, збір даних по протоколу UDP / IP, програмне забезпечення для збору даних PR-11111
харчування	~ 100-240 В / 50-60 Гц, опція 24 В пост., 30 ВА
Сигналізація граничних значень / реле промивання призми	Два вбудованих реле, максимально 250 В / 3 А
підключення датчиків	До DTR можуть підключатися один або два датчика. Датчики працюють незалежно один від одного: власні набори параметрів і можливість використання для різних застосувань (середовищ). Два струмових виходу налаштовуються незалежно і дозволяють знімати показання концентрації або температури з будь-якого датчика.
Клас захисту перетворювача	Корпус IP66, Nema 4Х
Вага індикаторного перетворювача	4.5 кг
кабель	гнучкий двожильний кабель, відповідає IEC 61158-2
Довжина кабеля	Стандарт - 10 м, максимально 200 м
додатково	Корпус датчика з нерж. стали, пристрій очищення призми, кабельні вводи перетворювача: кабельні евровводи M20x1.5 або US вводи

Експлуатація

Промисловий рефрактометр K-PATENTS PR-23-GP забезпечує достовірні і точні вимірювання концентрації і показника Брікс середовищ в різних промислових процесах. K-PATENTS PR-23-GP визначає концентрацію розчинених речовин шляхом вимірювання показника заломлення розчину.

На точність вимірювань не впливають зважені частинки, бульбашки газів, кристали, волокна, кольоровість і температурні перепади в контрольованих середовищах. K-PATENTS PR-23-GP не вимагає ні переградуіровок, ні регулярного техобслуговування.

CORE-ОПТИКА

Вся вимірювальна схема датчика SAFE-DRIVE ™ (джерело світла, призма, датчик температури і ПЗС-камера) знаходяться в нерозбірному жорсткому Керамічному Модулі Оптики (CORE-оптика). Запатентована CORE-оптика механічно ізольована від впливу перепадів температури, зовнішніх сил і вібрацій. CORE-оптика не містить рухомих частин, що вимагають юстування.

ЗБІР ДАНИХ ПО МЕРЕЖІ ETHERNET

К-PATENTS PR-23-GP має Ethernet модуль для роботи в локальних мережах (LAN) та Інтернет. Дані вимірювань і діагностика можуть бути віддалено отримані через цей інтерфейс в реальному часі. Також забезпечується доступ до сервісних функцій для зміни параметрів приладу і оновленню вбудованого програмного забезпечення (ПЗ).

Для збору даних з рефрактометра PR-23 потрібні тільки мережевий кабель і ПО. З'єднання виконується за стандартним протоколом (UDP / IP), а виробник пропонує готове до установки ПО для збору даних.

ПО К-PATENTS допускає модифікацію алгоритму користувачем. Програми написані на мові Java і, таким чином, не залежать від операційної системи. Воно може бути пристосоване для застосування практично в будь-якому середовищі.

ІНФОРМАЦІЯ НЕОБХІДНА ДЛЯ ЗАМОВЛЕННЯ

Тип сенсора і спосіб установки

Одиниці виміру

Властивості контрольованої рідини (середовища)

Діапазон температури аналізованої рідини

Розмір трубопроводу

Швидкість потоку

Напруга харчування і частота мережі

Опції та приладдя
