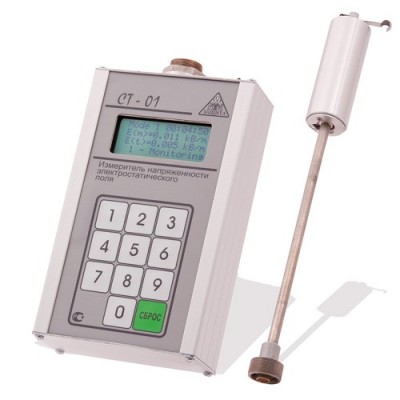

СТ-01 Універсальний вимірювач напруженості і потенціалу електростатичного поля

СТ-01 Універсальний вимірювач напруженості і потенціалу електростатичного поля

Призначений для експресних вимірів в житлових і робочих приміщеннях біологічно небезпечних рівнів електростатичних полів, джерелами яких є електроустановки, засоби відображення інформації (дисплеї комп'ютерів, телевізори, ігрові автомати), а також оздоблювальні будівельні матеріали.

Виконано на сучасній елементній базі з матричним дисплеєм і мікропроцесорним управлінням, що дозволяє проводити обробку отриманих даних.

За допомогою приставки дозволяє оцінити ефект електрізуемості або антистатической обробки текстильних і взуттєвих полімерних матеріалів і виробів з них, як в лабораторних умовах, так і в умовах реального використання одягу та взуття.

Рекомендований Держсанепіднагляду для використання в цілях санітарного нагляду з контролю напруженості електростатичного поля на робочих місцях операторів ПЕОМ, електростатичного потенціалу на екрані Дмитрий Мансуров (ВДТ) а також в інших сферах виробництва, регламентованих ГОСТ 12.1. 045-84 і СанПіН 2.2.4.1191-03 «Електромагнітні поля у виробничих умовах».

Вимірювач складається з перетворювача напруги електростатичного поля, блоку управління і індикації та мережевого блоку живлення.

Робота вимірювача заснована на порушенні в перетворювачі під впливом вимірюваного електростатичного поля змінної напруги, пропорційного напруженості вимірюваного електростатичного поля і вимірі цієї напруги.

Основним елементом блоку перетворення є модулятор, що представляє собою металеву пластинку (пелюстка модулятора), асиметрично закріплену на осі обертання мікроелектро-двигуна і електрично ізольовану від осі двигуна. При обертанні пелюстки модулятора в однорідному електростатичному полі потенціал пелюстки модулятора щодо землі змінюється за синусоїдальним законом з частотою, рівній частоті обертання пелюстки, а амплітуда цього змінного потенціалу пропорційна проекції напруженості електростатичного поля на площину обертання.

Змінний потенціал з пелюстки модулятора через ковзний контакт, передпідсилювач і фільтр надходить на вхід аналогоцифрового перетворювача і далі обробляється мікропроцесором. Конструктивно вимірник виконаний у вигляді малогабаритного переносного приладу з автономним живленням (акумуляторна батарея 6В).

Технічні характеристики

Габаритні розміри:

Комплект поставки:
