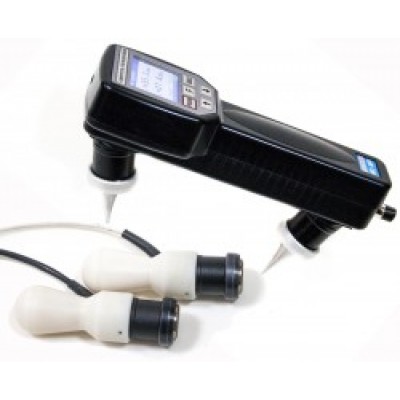

УЛЬТРАЗВУКОВІ ПРИЛАДИ ДЛЯ КОНТРОЛЮ МІЦНОСТІ БЕТОНУ УКС-МГ4, УКС-МГ4С

УЛЬТРАЗВУКОВІ ПРИЛАДИ ДЛЯ КОНТРОЛЮ МІЦНОСТІ БЕТОНУ УКС-МГ4, УКС-МГ4С

Прилади УКС-МГ4, УКС-МГ4С призначені для контролю дефектів, визначення міцності бетону ультразвуковим методом у збірних та монолітних бетонних та залізобетонних виробах та конструкціях за ГОСТ 17624, визначення міцності силікатної цегли по ГОСТ 24332 та інших твердих матеріалів на основі вимірювання часу. коливань (УЗК) на встановленій основі прозвучування. Забезпечені пристроєм автоматичного визначення сили притискання ПЕП із завданням параметрів УЗК імпульсів, підсвічуванням дисплея.

При роботі з приладом УКБ-МГ4 використовується поверхневий, а при роботі з приладом УКБ-МГ4С поверхневий та наскрізний методи прозвучування.

Основні функції приладів:

Вимірювання часу та швидкості поширення ультразвуку в матеріалах при наскрізному та поверхневому прозвучуванні

Визначення міцності будівельних матеріалів за встановленою градуювальною залежністю

Оцінка міцності бетонів невідомого складу за градуювальними характеристиками ЦНДІОМПТ

Можливість встановлення індивідуальних градуювань для різних видів будматеріалів.

Визначення глибини тріщин

Пошук дефектів аномального зменшення швидкості поширення ультразвуку

Архівація одержуваної в результаті вимірювання інформації в пам'яті приладу, з фіксацією часу, дати, виду, характеристики будматеріалу та коефіцієнта варіації (обсяг пам'яті 10000 результатів).

Передача інформації, отриманої внаслідок вимірювань, на ПК

Електронний блок приладу поєднаний із перетворювачами для поверхневого прозвучування (база 120мм), що забезпечує зручність у роботі, малі габарити та вагу.

З 10.01.2020 р освоєно випуск нової версії приладу УКС-МГ4 зі збільшеним кольоровим дисплеєм та регульованим підсвічуванням. У приладі додано додаткові функції:

Коригування швидкості поширення УЗК залежно від вологості, відповідно до ВСН 66 30 – 72

Визначення динамічного модуля пружності бетону за виміряною швидкістю та введеною в прилад значеннями щільності та поправочного коефіцієнта

Виведення графіка ультразвукового сигналу з можливістю точного настроювання параметрів приймача приладу

Область застосування приладів - споруджувані та експлуатовані будівлі та споруди, гідротехнічні споруди, споруди із утрудненим двостороннім доступом до контрольованих ділянок, підприємства будіндустрії.

Примітка: Відповідно до ГОСТ 18105, ультразвуковий метод віднесений до непрямих методів визначення міцності бетону. У зв'язку з чим, визначення міцності бетону проводиться за попередньо встановленими градуювальними залежностями між міцністю бетону, встановленою одним з руйнівних або прямих методів, що не руйнують, і непрямими характеристиками приладу.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ УЛЬТРАЗВУКОВИХ ПРИЛАДІВ

КОМПЛЕКТ ПОСТАЧАННЯ УЛЬТРАЗВУКОВИХ ПРИЛАДІВ

Електронний блок, поєднаний із ПЕП для поверхневого прозвучування, контрольний зразок, пакувальний кейс, кабель зв'язку з ПК, програмне забезпечення, посібник з експлуатації.

Додатково для УКБ-МГ4С: ПЕП для наскрізного прозвучування, літол.
