Ультразвуковий ДЕФЕКТОСКОП А1220 ANKER

Код товару: А1220 ANKER
Наявність: В наявності

159 000.00грн

Кількість:

Огляд товару
Схожі товари

Ультразвуковий ДЕФЕКТОСКОП А1220 ANKER

Ультразвуковий низькочастотний дефектоскоп А1220 ANKER призначений для діагностики анкерних болтів діаметром від 20 до 40 мм фундаментів металевих опор контактної мережі. Також прилад може бути використаний для оцінки стану анкерних болтів фундаментів металевих прожекторних щогл.

Призначення

Дефектоскоп дозволяє проводити діагностику анкерних болтів фундаментів без відкопування при доступі тільки до верхньої торцевої поверхні болтів із загальною довжиною до 3 000 мм.

При складових анкерних болтах прилад дозволяє проводити діагностику тільки верхньої ділянки анкерного болта до місця його зварювання з арматурним стержнем.

Крім анкерних болтів дефектоскоп застосовується для контролю протяжних об'єктів (труби, прутки, арматурні стержні, листи і т.п.) хвилеводним методом. Контроль ведеться з торцевої поверхні об'єкту.

Низькочастотний дефектоскоп А1220 ANKER працює в режимі відлуння - методу, при якому уявлення А-Скана сигналу відбувається в реальному масштабі часу. Стан анкерного болта оцінюється за наявністю, рівню і розташуванню на розгортці (шкала Х) амплітуди ультразвукового сигналу, відбитого від протилежної поверхні болта і зафіксованого при його подовжньому прозвучу.

Дефектоскоп є компактний електронний блок з великим висококонтрастним кольоровим TFT дисплеєм і клавіатурою. На дисплеї відображаються результати вимірювань у вигляді А-скан сигналу.

За допомогою одинарного кабелю LEMO-LEMO до електронного блоку підключається низькочастотний ультразвуковий прямий суміщений перетворювач поздовжніх хвиль S0205 0.025A0R20Х20CL.Даний перетворювач має центральну робочу частоту 25 кГц, широку смугу пропускання (не менше 100%), а також рідинний тип акустичного контакту.

Відмінною особливістю перетворювача S0205 0.025A0R20Х20CL є малий рівень власних ревербераційних акустичних шумів, короткий (1,5 - 2 періоди) випромінюється акустичний імпульс і висока енергетична ефективність.

Незважаючи на багатофункціональність, дефектоскоп простий в управлінні завдяки інтуїтивному інтерфейсу і меню піктограм, які забезпечують швидкий доступ до основних налаштувань і функцій приладу.

Ергономічний дизайн дефектоскопа і його малу вагу (всього 800 грам), а також можливість кріплення електронного блоку в спеціалізованому планшеті роблять цей прилад зручним інструментом для роботи у важкодоступних місцях і на висоті.

Все результати контролю зберігаються в пам'яті приладу, після чого можуть бути передані через USB-порт на зовнішній комп'ютер для даль дальшої обробки, документування та архівування.

Характеристики

параметр	значення
Діапазон вимірювань відстані до дефекту при швидкості ультразвуку 5500 м / с (сталь), мм	від 600 до 3 000
Межі абсолютної похибки вимірювань відстані до дефекту при швидкості ультразвуку 5500 м / с (сталь), мм, не більше, де L - вимірювана глибина залягання дефекту в мм	± (0,05L + 1,00)
Діапазон встановлюваних швидкостей ультразвуку, м / с	від 500 до 15 000
Робоча частота перетворювачів, кГц	від 25 до 250
Діапазон перебудови каліброваного підсилювача, дБ	від 0 до 100
Джерело живлення	акумулятор
Номінальне значення напруги акумуляторної батареї, а В	11,1
Час безперервної роботи від акумуляторної батареї, а при нормальних кліматичних умовах, ч, не менше	8
Габаритні розміри електронного блоку, мм	260 × 157 × 43
Маса електронного блоку, кг, не більше	0,8
Середнє напрацювання на відмову, год	18 000
Середній термін служби, років, не менше	8
Умови експлуатації: температура навколишнього середовища, ° C	від -20 до +55
відносна вологість повітря при температурі 35 ° C,%, не вище	95

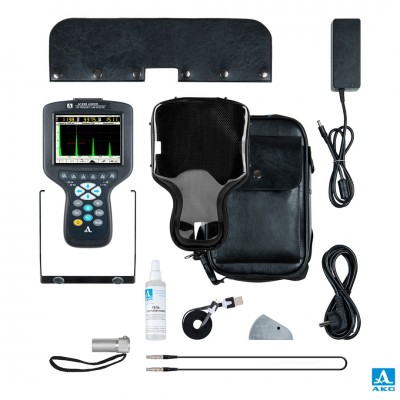

Базовий комплект

Найменування
А1220 ANKER - електронний блок УЗ дефектоскопа з вбудованим акумулятором
Перетворювач S0205 0.025A0R20Х20CL
Кабель LEMO-LEMO одинарний 1,2 м
Кабель USB A - Micro B
Мережевий адаптер з кабелем 220 В - 15 В
Компакт-диск з документацією і ПО
планшет D12
чохол D12
Жорсткий кейс М20
