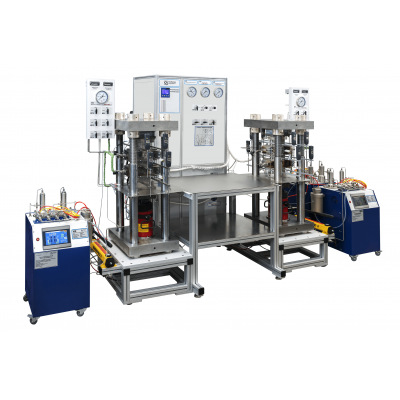

Установка для вимірювання провідності пропантной пачки «ПИК-API RP 61»

Установка для вимірювання провідності пропантной пачки «ПИК-API RP 61»

Установка "ПИК-API RP 61" призначена для вивчення експлуатаційних характеристик пропантної пачки в термобаричних умовах, що відповідають пластовій або встановленій нормативній документації. Устаткування дозволяє оцінювати довгострокову та залишкову провідність пачок всіх видів розклинюючих наповнювачів (керамічних пропантів та кварцових пісків), виконуючи в ході експерименту безперервні вимірювання зусиль стиснення пачки, її висоти та проникності по рідині при значеннях порових тисків до 5.2 МПа (720 до 138 МПа (20000 psi).Обладнання та методики проведення вимірювань відповідають стандартам: ГОCT-P 51761-2013, ISO 13503-5, API RP-61

Особливості

Широкий вибір опцій для вивчення додаткових параметрів (міцність пропантної упаковки "Leak-off", визначення фактора турбулентності газового потоку "beta-factor", оснастка для визначення опору роздавлюванню "crash-test")

Можливість дооснащення установки додатковим комплектом осередків та пресом для одночасного вивчення чотирьох зразків пропанту

Вимірювані параметри

Довготривала провідність наповнювачів, що розклинюють.

Довготривала проникність наповнювачів, що розклинюють.

Короткострокова провідність та проникність пропантної упаковки

Висота пропантної пачки в залежності від прикладеного тиску

Залишкова провідність з ефектом фільтрації гелю ГРП у пласт та утворенням фільтраційної кірки

Залишкова провідність та проникність системи рідина ГРП - пропант при пластових умовах

Опір роздавлюванню (масова частка зруйнованих гранул) (опціонально)

Технічні характеристики

Осередок із системою вимірювальних штанг

Стандарт ISO 13503-5

Матеріал нержавіюча сталь

Вимірювання товщини упаковки датчик Mitutoyo ID-U1025E

Точність вимірювання товщини упаковки, мкм 25

Пристрій для вирівнювання пропанту в комплекті

Сатуратор для насичення рідини діоксидом кремнію

Максимальний робочий тиск, МПа 10

Максимальна робоча температура, °С + 150

Об'єм, мл 300

Гідравлічний прес

Тип чотириколонний

Мінімальний діаметр опор, мм 63,5

Максимальне зусилля осьового стиснення, тонн 100

Управління автоматичне

Точність підтримки зусилля, % 0,5

Насос для подачі порової рідини ЛН-100

Тип двоплунжерний

Максимальний тиск, МПа 10

Мінімальна витрата, мл/хв 0,001

Максимальна витрата, мл/хв 100

Об'єм циліндра, мл 100

Точність підтримання тиску, % ВПІ 0.5

Точність підтримки витрати % від поточного значення 0.5

Робочі середовища сольовий розчин/нафта

Режими роботи

підтримання постійної витрати

підтримка постійного тиску

програмовані цикли з плавною зміною заданого параметра (зміна тиску/витрати на задану величину за певний час)

Система нагрівання

Попереднє нагрівання рідини так

Нагрів осередку так

Максимальна температура, °С 150

Точність температури, °C ±0,5

Елементи комірки провідності, що нагріваються, сатуратор, що підводять трубки

Датчики диференціального тиску

Діапазон вимірювання, кПа (PSI) від 0 до 7 (від 0 до 1,0)

Точність % ±0.075

Абсолютні датчики тиску

Верхня межа вимірів, МПа 10

Точність % ±0.25

Регулятор протитиску

Нижня межа, кПа 2,07

Верхня межа, МПа 10

Система підготовки робочої рідини

Кількість ємностей 1

Об'єм ємності (не менше), літрів 15

Максимальний тиск, МПа 0.5

Наявність системи видалення кисню так

Наявність системи вакуумування так

Система комп'ютерного управління та збору даних
