Вимірювач товщини захисного шару бетону Арматуроскоп

Вимірювач товщини захисного шару бетону Арматуроскоп

Вимірювач захисного шару бетону використовується для виявлення арматури всередині бетонних конструкцій, визначення її напрямку та вимірювання відстані до арматури.

Режими роботи вимірювача захисного шару бетону:

сканування об'єктів з можливістю виявлення арматури та визначення її розташування;

виміри товщини захисного шару бетону при відомому діаметрі арматури;

вимір невідомого діаметра арматури;

глибинний пошук для виявлення арматури на великій відстані.

Діапазон вимірювання: 2 ... 170 мм;

Похибка вимірювання: ± (0,03·Н+0,5);

Відповідність стандартам: ДСТУ Б В.2.6-4-95, ДСТУ 3760;

Оновлена ​​версія вимірювача захисного шару бетону Арматуроскоп 2020 модельного року

В результаті проведеної модернізації Арматуроскоп, в порівнянні з попереднім поколінням, отримав:

пило, волого та ударозахисний корпус для промислового використання в складних умовах;

великий контрастний дисплей;

можливість регулювання яскравості та контрастності дисплея, вибір мови, вибір одиниць виміру (мм або дюйми);

універсальні датчики з вбудованою пам'яттю та збереженими в них таблицями калібрування;

можливість збереження в приладі резервної копії калібрувань;

підвищену точність та стабільність вимірювань

Вартість приладу залишилася без змін. Таким чином, Ви отримуєте прилад з розширеними функціональними та експлуатаційними характеристиками без додаткових грошових витрат.

Прилад для контролю всіх параметрів армування

Вимірювач захисного шару бетону Арматуроскоп призначений для контролю якості армування залізобетонних конструкцій при їх виготовленні, монтажі та при обстеженні будівель та споруд. За допомогою даного приладу можна виміряти відстань від поверхні конструкції до арматури всередині неї, а також визначити напрямок укладання арматури всередині конструкції. У разі якщо невідомий діаметр арматури - Ви зможете його виміряти з використанням спеціального режиму наявного в приладі.

Як правило, вимірювання товщини захисного шару бетону проводиться:

при виконанні технологічного контролю на етапі монтажу будівельних конструкцій на будівельних майданчиках;

при виконанні обстеження та паспортизації існуючих будівель та споруд;

при визначенні залишкового ресурсу будівель та споруд;

для визначення вільних від арматури ділянок конструкції для вимірювання міцності будівельних конструкцій ударними, ультразвуковими та іншими методами;

для вимірювання діаметра арматури (в разі відсутності документації на конструкцію або необхідності її підтвердження).

Простий та зручний спосіб контролю

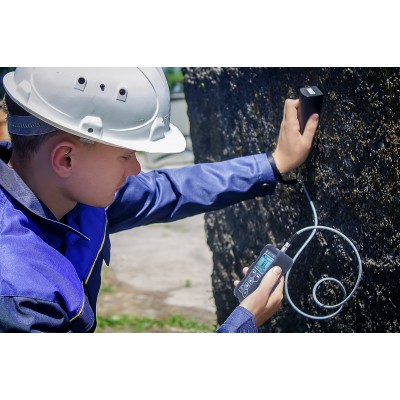

Користуватися приладом дуже просто та зручно. Для виявлення арматури існує кілька режимів візуального відображення на екрані приладу, а також працює звукова сигналізація. Оператору необхідно вибрати діаметр арматури, за допомогою якої проводилося армування та провести сканування датчиком приладу по поверхні залізобетонної конструкції та орієнтуючись по показаннями приладу (в міру наближення до арматури значення вимірюваного відстані буде зменшуватися) і звуковим сигналом (по мірі наближення до арматури частота проходження звукових сигналів буде збільшуватися) визначити місце розташування датчика з мінімальним значенням відстані, що відображається на дисплеї приладу. У цей момент датчик буде розташовуватися чітко над арматурою, а положення датчика буде вказувати напрям укладання арматури всередині конструкції. Значення в міліметрах, що відображається на індикаторі, відповідає товщині захисного шару бетону (відстані до арматури).

Після того як місце розташування арматури знайдено, можна перевести прилад в режим вимірювання діаметра арматури та виміряти фактичний діаметр арматури.

Переваги Арматуроскопа

можливість вимірювати товщину захисного шару бетону з високою точністю;

кілька режимів відображення пошуку арматури - цифровий, у вигляді лінійного індикатора відстані та тонального сигналу;

режим глибинного пошуку для виявлення арматури на великих відстанях;

можливість роботи в складних кліматичних умовах;

дисплей з підсвічуванням для роботи в темряві;

невеликі розміри та вага;

режим автоматичного калібрування та налаштувань приладу;

можливість вимірювання невідомого діаметра арматури.

Технічні характеристики

Діапазон вимірювання товщини захисного шару, мм 2 ... 170 (5 ... 130 із заданою похибкою)

Контрольовані діаметри, мм 3-50

Гранична товщина захисного шару, мм 175

Поріг чутливості в режимі глибинного пошуку, мм 250

Похибка вимірювання, мм ± (0,03·Н+0,5),

де H – товщина захисного шару бетону, мм

Габаритні розміри, мм 122×76×37

Рабочий диапазон температур, °С 5 ... + 40

Питание елементи живлення типу АА

Время непрерывной работы, ч, не менее 10

Масса электронного блока с батареей, не более, кг 0,25

Комплектність:

• електронний блок;
• датчик;
• контрольний зразок - еталон прокладка;
• 2 акумулятора з зарядним пристроєм;
• паспорт, керівництво з експлуатації;
• сумка (за додаткову плату може упаковуватися в ударостійкий кейс).
