ВОЛОГОМІР СИПУЧИХ МАТЕРІАЛІВ FIZEPR-SW100.10.Х

ВОЛОГОМІР СИПУЧИХ МАТЕРІАЛІВ FIZEPR-SW100.10.Х

Вологомір FIZEPR-SW100.10.х є єдиним у світі не радіоізотопного вологоміром, що забезпечує вимірювання вологості матеріалів з великими фракціями розміром до 15см і більше (руда, щебінь, гравій тощо).

Вологомір незамінний у виробництві бетону з карбонатним щебенем, вологість якого може бути не менше, ніж у піску (до 8%).

Вологоміри серії FIZEPR-SW100.10.x призначені для вимірювання частки води, що міститься в сипучих матеріалах, що знаходяться в бункерах, дозаторах або на конвеєрах. Контрольовані матеріали: щебінь, гравій, пісок, силікатна маса, кам'яне вугілля (у т. ч. антрацит), зола, глина, бентоніт, шлак, концентрати руди, тирсу та щепа, а також комбікорм, зерно, борошно, насіння та інші продукти сільського господарства.

Принцип роботи вологоміра заснований на зондуванні середовища радіохвилями метрового діапазону. Вибір діапазону обумовлений тим, що довжина хвилі повинна на порядок і більше перевищувати розміри гранул досліджуваного матеріалу, інакше зондуючий сигнал буде послаблюватися і розсіюватися на неоднорідностях. На відміну від надвисокочастотних вологомірів, у яких довжина хвилі становить сантиметри, даний прилад може бути використаний на щебені, каучуку, на деревній тирсі і т. п. За своїми характеристиками вологоміри FIZEPR-SW100.10.х не мають аналогів. Вологоміри серії FIZEPR-SW100 складаються з електронного блоку і датчика.

Вологоміри серії FIZEPR-SW100.10.х випускаються як в загальнопромисловому виконанні, так і у вибухозахищеному. Електронний блок вологоміра вибухозахищеного виконання має маркування 1Exd[ia]IIBT5, датчик - 0ExiaIIBT5. Датчик відноситься до особливо вибухобезпечному електроустаткування і може встановлюватися у вибухонебезпечних зонах будь-якої категорії.

Датчики вологомірів варіанти FIZEPR-SW100.10.21 (10.6) містять зонд, встановлений на щиті. Зонд датчика виконаний у вигляді П-подібної скоби діаметром 14 мм, Матеріал датчика - нержавіюча сталь 12Х18Н10Т. Датчик такої конструкції відрізняється винятковою міцністю і довговічність, стійкість до механічних навантажень, ударам, до стирання абразивними матеріалами.

Зазначені датчики кріпляться до стінки бункера, лотка, до стінки сушильного агрегату.

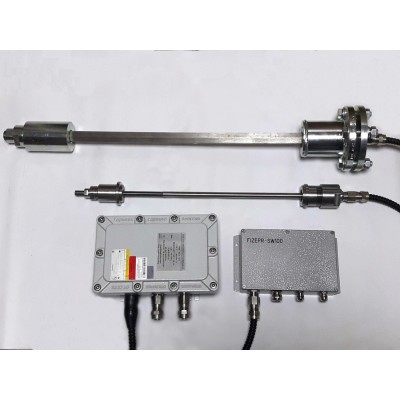

Другий варіант виконання вологомірів сипучих матеріалів містить датчик, выполненнй у вигляді прямого стрижня, кінці якого через спеціальні муфти фіксуються на протилежних стінках бункера. Датчик забезпечує контроль більшого обсягу матеріалу і дає точну оцінку вологості при неоднорідному розподілі вологи в матеріалі.

Зонд датчика варіанти FIZEPR-SW100.10.4 (10.441) може бути виконаний довжиною до 2м, діаметр зонда - до 30мм.

У датчиків варіанти FIZEPR-SW100.10.41 максимальна довжина зонда - 60см, мінімальна - 25 (20)см, діаметр зонда - 14мм.

Матеріал зонда зазначених датчиків - нержавіюча сталь 12Х18Н10Т, стійка до стирання.

Датчик з П-подібним зондом встановлюється над стрічкою конвеєра так, як показано на фотографії і відео (наведені нижче). Потік сипучого матеріалу обмежується з боків напрямними пластинами, а зверху - щитом, це стабілізує щільність матеріалу вимірюваної області, точність вимірювання помітно поліпшується.

Якщо сипкий продукт завантажується на стрічку конвеєра зверху, то в місці завантаження над стрічкою монтується збирає короб з прямим зондом. Зонд кріпиться в муфтах на стінках короба.

Вимірюваний матеріал повинен повністю закривати зонд, причому товщина шару матеріалу над зондом повинна бути не менше 10 див. Необхідну висоту гірки засипається матеріалу можна забезпечити регулюванням швидкості конвеєра, а також установкою на виході з короба додаткової заслінки, частково перекриває потік. Так як зонд виконаний у вигляді різьбовий шпильки і його довжину можна змінювати у великих межах (до 200см), то рівень матеріалу також можна регулювати підбором ширини короба.

Контролювати вологість сипучих матеріалів можна також і в шнеку. Зонд вологоміра, встановлений в шнеку так, як показано на малюнках нижче, завжди буде знаходитися в галузі матеріалу зі стабільною щільністю.

Області застосування вологоміра

Вологоміри сипких матеріалів серії FIZEPR-SW100.10.х є радиоволновыми приладами метрового діапазону. Такий вибір діапазону довжин хвиль дозволяє використовувати прилад для вимірювання вологості неоднорідних матеріалів, сипучих матеріалів з великими (до 15 см і більше) гранулами: руда, щебінь, гравій, кам'яне вугілля, деревна тріска тощо, а також сільськогосподарської продукції. Наприклад, FIZEPR-SW100.10.6 може використовуватися як вологомір зерна, вологомір піску, вологомір щебеню, вологомір гравію.

На відміну від інших вологомірів FIZEPR-SW100.10.х забезпечує високу точність вимірювань, усереднюючи результати вимірювання по всьому об'єму контрольованого матеріалу.

Конструкція датчика герметична і характеризується високою надійністю і стійкістю до механічних впливів.

Застосування нержавіючої сталі забезпечує корозійну стійкість і можливість встановлення зонда в сушильні агрегати з температурами 180°С і вище.

З грудня 2017р. розпочато виробництво вологомірів FIZEPR-SW100.10.16, призначених для вимірювання вологості залізорудного концентрату і кам'яного вугілля (антрациту). Зазначені вологоміри також можуть бути застосовані для контролю та інших сипучих матеріалів, що відрізняються високою електричною провідністю та/або магнітними властивостями, наприклад, руди, поташу, соди, гідроксиду алюмінію, солей NaCl, KCl і т. п.

МОЖЛИВОСТІ ІНТЕГРАЦІЇ В СИСТЕМИ АСУ

Виміряне значення вологості передається з виходу електронного блоку по цифровому інтерфейсу (RS-485, Modbus RTU) і, одночасно, струмовим сигналом 4-20мА на зовнішній індикатор або промисловий контролер, керуючий технологічним процесом.

Вологомір може бути застосований для установки на дозаторах заводів ЗБВ для контролю вологості карбонатного щебеню гранітного гравію і піску. Використання вимірювача найбільш ефективно при його роботі в складі АСУ бетонозмішувальних установок. За результатами вимірювань вологості піску, щебеню та гравію система АСУ автоматично коригує вагові дози інертних компонентів і води. Це дозволяє істотно підвищити якість сумішей і скоротити втрати часу на їх коригування.

Застосування вологомірів в сушильних установках дозволяє автоматизувати процес сушіння, забезпечити стабільне значення вологості просушеного матеріалу.

ВІДСУТНІСТЬ РАДІОАКТИВНИХ МАТЕРІАЛІВ

Вологомір не містить радіоактивних матеріалів, що робить його використання безпечним та звільняє замовника від необхідності забезпечення радіаційної безпеки та витрат на утилізацію радіоізотопних приладів. Відпадає необхідність в отриманні ліцензії для поводження з приладами та установками, що генерують іонізуюче випромінювання.

Технічні характеристики FIZEPR-SW100.10

Нижче наведені основні технічні характеристики вимірювача вологості сипучих матеріалів FIZEPR-SW100.10 (ВІГТ.415210.100-10).

Вимірювач вологості «FIZEPR-SW100» ВІГТ.415210.100-10.2 поставляється в наступній комплектації
