ВОЛОГОМІРИ РІДКИХ МАТЕРІАЛІВ FIZEPR-SW100.2Х, FIZEPR-SW100.12

ВОЛОГОМІРИ НАФТИ ТА ІНШИХ РІДКИХ МАТЕРІАЛІВ FIZEPR-SW100.2Х, FIZEPR-SW100.12

Аналізатори вологості (вологоміри) FIZEPR-SW100.2Х, FIZEPR-SW100.12 призначені для вимірювання вологості сипких матеріалів, таких як сира і товарна нафта, газовий конденсат, мазут, спирт, різні емульсії, масла і т. п. Реалізований в аналізаторах метод вимірювання грунтується на високоточному визначення діелектричної проникності контрольованого середовища. Це дозволяє використовувати дані вологоміри не тільки для вимірювання частки води, але і для контролю складу хімічних розчинів, що містять компоненти з різними значеннями діелектричної проникності. Зокрема, підтверджено ефективність застосування даних аналізаторів для контролю в потоці концентрації гідропероксидів кумолу та етилбензолу у виробництвах фенолу і стиролу. Дані вимірники також можуть бути застосовані в теплоенергетиці для контролю складу пароводяних сумішей, вимірювання ступеня сухості пара.

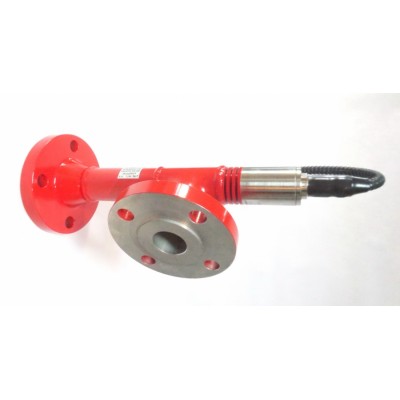

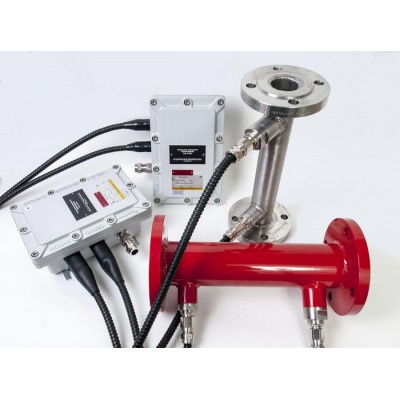

ПОТОЧНИЙ ВОЛОГОМІР РІДКИХ МАТЕРІАЛІВ ВАРІАНТИ FIZEPR-SW100.20

Вологомір складається з електронного блоку і датчика. Датчик вологоміра варіанти FIZEPR-SW100.20.x виконаний у вигляді секції труби з фланцями, матеріал – сталь 12Х18Н10Т. Всередині труби встановлений зонд - пруток П-подібної форми, виконаний з нержавіючої сталі тієї ж марки.

Зонд приладу контролю вологості забезпечений термопарою, що забезпечує контроль температури вимірювального середовища.

 Довжина секції труби з плоскими фланцями – 400мм, з комірними фланцями довжина датчика збільшується до 500...550мм. Вологоміри серії FIZEPR-SW10.20.х випускаються у вигляді ряду модифікацій з умовним проходом: DN50, DN65, DN80, DN100, DN125 і DN150 на робочі тиски до 20МПа.

Датчики вологомірів рідких матеріалів мають ряд переваг:

не засмічуються завдяки практично вільному проходу;

відрізняються стійкістю до дії абразивних матеріалів, стійкістю до механічних впливів, ударів;

володіють високою корозійною стійкістю, зумовленої застосуванням нержавіючої сталі.

Прилад контролю вологості може комплектуватися електронним блоком як загальнопромислового виконання, так і виконаним у вибухозахищеному сертифікованому корпусі 1ExdIIBT5, IP66.

Потокові вологоміри експлуатуються у вузлах обліку нафти сирої, газового конденсату, мазуту, соняшникової олії. Встановлюються в котельнях, в системах дозування води і диспергування водомазутної емульсії. Для керування клапанами, що регулюють подачу води, до складу поставки може бути включений шафа управління.

ВОЛОГОМІРИ СИПКИХ МАТЕРІАЛІВ FIZEPR-SW100.12 І FIZEPR-SW100.21.X

Вологоміри FIZEPR-SW100.12 і FIZEPR-SW100.21.X призначені для контролю в резервуарах і трубопроводах нафти, мазуту, шламу у виробництві цементу, водовугільного палива (ВВП) і т. п. Датчики містять зонд, виконаний з набору п'яти штирів – центрального та чотирьох екранних штирів, розміщених навколо центрального. Корпус зонда і штирі виготовлені з нерж. стали 12Х18Н10Т. Діаметр штирів – 12мм, зазор між центральним і екранними штирями – 25мм. Завдяки такій конструкції датчики стійкі до дії агресивних середовищ і не засмічуються.

Відрізняються варіанти тільки способом установки і кріплення.

У вологоміра FIZEPR-SW100.12 верхня частина датчика виконана у вигляді муфти з внутрішньої трубної різьбленням 1" за ГОСТ 6357-81, що дозволяє закріплювати датчик на трубі діаметром 33мм. Кабель, що з'єднує датчик з електронним блоком, що пропускається крізь зазначену трубу, присоединяемую герметично. Таке кріплення датчика дозволяє встановлювати вологомір на резервуарах, регулювати глибину його занурення в резервуар, контролювати вологість на різних рівнях.

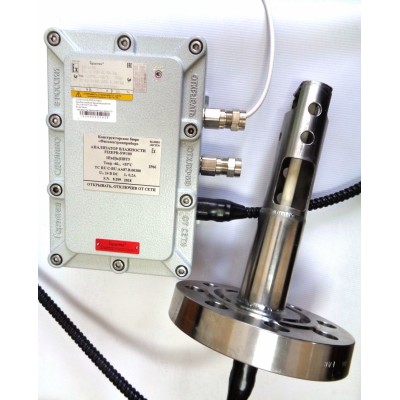

Конструкція вологомірів FIZEPR-SW100.21.Х забезпечує вимірювання в потоці - у трубопроводах діаметром від 200 мм (DN 200) і вище. Датчики зазначених вологомірів випускаються в двох варіантах: з фланцями DN 100 (для датчика діаметром 89мм) і DN 65 (діаметр датчика 57мм). Діапазон робочих тисків - до 20 МПа. Для установки датчика до трубопроводу повинен бути приварений патрубок з відповідним типом фланця.

ДІАПАЗОН ТЕМПЕРАТУР ВИМІРЮВАНОЇ СЕРЕДОВИЩА

Застосування нержавіючої сталі та спеціальних діелектричних прокладок забезпечує корозійну стійкість і допускає можливість використання аналізатора вологовмісту в трубопроводах з рідинами, що мають температуру до 145°С. За спеціальним замовленням датчик може бути виготовлений для експлуатації при температурах до 320°С, наприклад, для контролю параметрів пароводяних сумішей, вимірювання ступеня сухості пара. Вологомір для пари FIZEPR-SW100.23.01 В такому датчику вимірювальна комірка, що містить напівпровідникові елементи, виконується в окремому корпусі, який розміщується на відстані від корпусу датчика.

При використанні кераміки і високотемпературних сплавів діапазон температур вимірюваний середовища можна розширити до 800...1000°С. При цьому точність вимірювання діелектричної проникності середовища залишиться практично такий же, як і у вологомірів FIZEPR-SW100 загальнопромислового виконання на температури до 145°С.

ІНТЕГРАЦІЯ В СИСТЕМИ АСУТП

Вологомір рідких матеріалів містить електронний блок з двома інтерфейсами RS485 MODBUS RTU і 4-20мА, що дозволяє без додаткових витрат включати прилад контролю вологості до складу автоматичних систем управління.За бажанням замовника в комплект поставки влагомера може бути введений шафа КВП з пристроєм управління, що забезпечує регулювання технологічного процесу, наприклад, дозування води при приготуванні водомазутних емульсії в котельнях на мазуті.

• Примітка: За допомогою вхідного в комплект поставки програмного забезпечення за методикою, викладеною в РЕ, користувач може самостійно скорегувати калібрування вимірювача, в тому числі провести калібрування і на температурах до 140 ° С.

Комплектація влагомера залежить від варіанту виконання. Нижче наведені прімерикомплектаціі двох варіантів вологомірів

ВАРІАНТ ВИКОНАННЯ А: ВИМІРЮВАЧ ВОЛОГОСТІ «FIZEPR-SW100» ВІГТ.415210.100-20.5 (DУ50, РУ2,5)

 ВАРІАНТ ВИКОНАННЯ Б: ВИМІРЮВАЧ ВОЛОГОСТІ «FIZEPR-SW100» ВІГТ.415210.100-20.7 (DУ80, РУ2,5)
